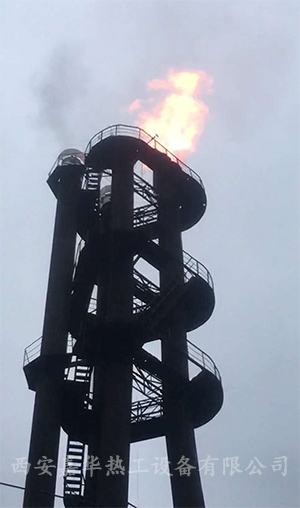

轉爐煤氣三管放散點火裝置配置
轉爐煤氣放散點火根據點火方式、控制方式、伴燒方式分為不同的種類，像我們之前之前了解過的轉爐煤氣五管放散方式于近期了解的三管放散方式，雖然聽起來大同小異，但是在工程方面還是存在很大的區別的，就比如簡單的系統組成就有很大的差異，相對于五管放散來說，三管放散打破以往使用高熱值煤氣進行點燃轉爐煤氣的傳統做法，為企業節省高熱值煤氣能源，相對于原始放散系統大大的降低了成本，該套點火系統的核心價值為不使用高熱值煤氣，而直接用轉爐煤氣放散氣體本身進行自動、手動或半自動方式點火，在無人員的干預情況下，進行自動放散點火。
雖然在不同的煤氣放散點火他的配置都是大同小異的，但是每個配置在不同的煤氣放散點火裝置中實現的效果是不同的。也就決定了每個煤氣放散點火裝置他的放散方式、需不需要伴燒、控制方式的變化。
轉爐煤氣放散點火火焰監測器
每個放散管均裝有火焰探測器，它是判斷放散點火是否成功的關鍵設備，其構成自動點火的關鍵信號，本系統在每個高空伴燒器內部，及放散管頭部，各安有火焰監測熱電偶。
點火氣源
利用放散管自身的放散轉爐煤氣或由煤氣柜輸出的轉爐煤氣作為點火氣源。
主控制系統
由程控柜內裝有 PLC 和各種信號處理器、中間繼電器、驅動器、電源及 HMI 畫面，并設有自動和手動轉換控制系統等?？刂葡到y(tǒng)的控制核心是 S7-200smart 及我公司自主開發的控制軟件，形成獨立系統只需供給 220V 5000W 交流電源，即可獨立進行工作。
火焰監測
采用熱電偶監測高空伴燒器及主火炬燃燒情況進行反饋，使主系統形成閉環控制系統，做到真正意義上的全自動點火。
轉爐煤氣三管放散點火其最主要的特點就是可以直接用轉爐煤氣放散氣體本身進行放散點火，無需高熱值煤氣助燃。
